耳機插座連接的方法和步驟介紹
發布時間：2019-10-19 點擊次數：次
耳機插座連接的方法和步驟是怎樣的，具體有什么內容呢？我們下面給大家介紹。
耳機插座廠家的連接辦法和步驟解說
耳機插座尺度：電子市場上買到的3.5mm立體聲耳機插座，從耳機插座底面的管腳旁邊會有①②③④⑤的編號，對應尺度圖。普通來說耳機選用3段式的插頭，插頭直徑普通有3.5mm和2.5mm，不同直徑的插頭對應不同直徑孔的耳機插座，所以“公”和“母”要對應。
有時候工程師在畫PCB圖難免會遇到一些連接器材，在國內有許多這些器材都是小廠家做的，因而很難像國外那樣，能向廠家索要機器尺度等標準參數，所以許多時分，都需求手拿游標卡尺去量。這樣就構成，一是咱們不曉得連接器的管腳接線，很簡單聯接錯誤；二是本人丈量的，總有差錯，最初畫出來的PCB接插件按不上去。接插件的規范化與否和尺度規范圖能否徹底，我看這便是國內與國外的差距之一。不單在芯片方面，而是在這些細節方面咱們做得也欠好。
根據三段式的耳機插頭的接線，就可以確認耳機插座連接辦法步驟解析如下：

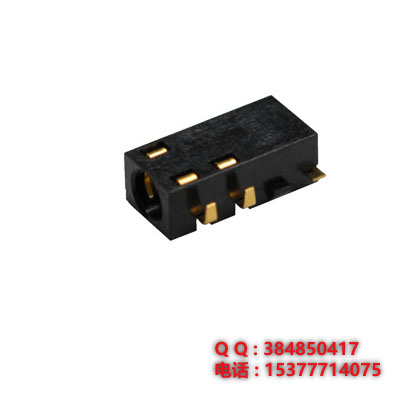

耳機插座廠家
耳機插座的連接辦法
1腳接地，2腳接右聲道（Right），5腳接左聲道（Left）。在耳機接頭沒拔出插座的時分，2腳和3腳，4腳和5腳是接在一同的，而一旦接頭拔出插座的時分，2腳和3腳，4腳和5腳會分隔。所以從瑣細可靠性的視點來說，3腳和4腳應該接地，這樣的話，耳機沒插的時分，左右聲道輸出接地，瑣細輸出爲0。許多時分，咱們都會把不必的3腳4腳懸空，那麼2腳和5腳也是懸空的,這樣帶來的危險便是，萬一會從外界串入一個大電流，會從2腳和5腳傳到板子上，從而會焚毀芯片。
耳機接頭除了有三段式之外，還有四段式，四段式比三段式加多了一個話筒/接聽鍵，國標（全局部手機）自始至終（尾巴是有線那邊）的界說是：左聲道、右聲道、MIC、地。要留心iphone的四段式耳機接頭的順序是不一樣的，從頭（尖）到尾是左聲道、右聲道、地、MIC。
耳機插座電源極性：內正外負。要留心的是插頭正常是內正外負的，但也有可能小部分自己手藝做的插頭是反的，所以保險起見，很好運用前用萬用表量一下，避免焚毀芯片。
以上就是耳機插座連接方法和步驟上的具體介紹。
